Описание и принцип работы

  Канализационная насосная станция (КНС) является комплексом гидротехнического оборудования и сооружений, применяемым для перекачки хозяйственно-бытовых, промышленных или ливневых сточных вод в тех случаях, когда их отведение самотёком невозможно.

   Принцип работы КНC заключается в том, что по трубопроводу стоки попадают в приемную (нижнюю) часть, где расположены насосные агрегаты. На трубопроводах насосных агрегатов установлены обратные клапаны, именно они не дают сточным водам попадать обратно в трубопровод. В нижней части КНС располагается корзина, удерживающая крупный мусор, чтобы он не попал в насос. Для очистки корзины и обслуживания насоса внутрь можно попасть через люк, расположенный в верхней части КНС. Для извлечения насоса предусмотрены цепь и направляющая труба, а для того, чтобы спуститься вниз, в колодце станции есть лестница и площадка обслуживания. Отслеживание работы насосов ведется с помощью датчиков с внесением их описания.


Конструктивные особенности

  Корпусом КНС может служить как герметизированный колодец из стандартных бетонных колец, так и цельный корпус из полипропилена или других видов пластика заводского изготовления.

  Несмотря на то, что канализационные насосные станции шахтного типа являются наиболее распространенными, для КНС большей пропускной способности, более целесообразной будет применение схемы с отдельным приемным резервуаром.

  Компания "Промэковод" может спроектировать и изготовить  канализационные насосные станции любого типа и производительности от типовых решений заводского изготовления из полипропилена до индивидуальных проектов с капитальным строительством из железобетона.

Комплектация



 Приемный резервуар может быть оборудован приемной корзиной с подъемным механизмом для удаления крупного мусора или механической решеткой.

Необходимый объём приемного резервуара определяют по графику притока и откачки сточных вод.

   Насосы подбирают по требуемому напору и максимальной подаче насосной станции.

Напорный трубопровод выполняют, чаще всего, в две линии из стальных или пластиковых труб.


Существует два режима работы КНС:
  • Автоматический (основной) режим

    • Расчетная нагрузка – насосы, включаясь попеременно, откачивают приходящие стоки.

    • Пиковая нагрузка – наступает в том случае, когда количество приходящих стоков превышает производительность одного насоса. При наполнении станции до критической отметки дополнительно включается второй насос, увеличивая производительность канализационной насосной станции вдвое.

    • Аварийная ситуация – при наполнении станции до аварийного уровня, срабатывает световая и звуковая сигнализация. Переполнение может быть вызвано отключением насосов, увеличением объема приходящих стоков либо другими причинами.

  • Ручной режим



   В ручном режиме включение и отключение каждого насосного агрегата производится с помощью кнопок "Пуск" и "Стоп", соответственно для каждого насосного агрегата. Светодиодные индикаторы щита обеспечивают контроль работы и отключения насосных агрегатов.

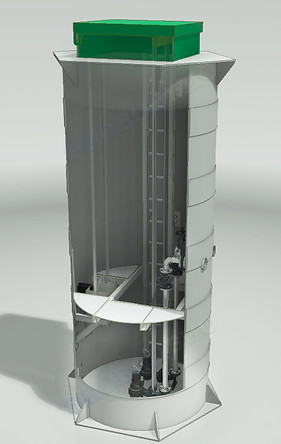

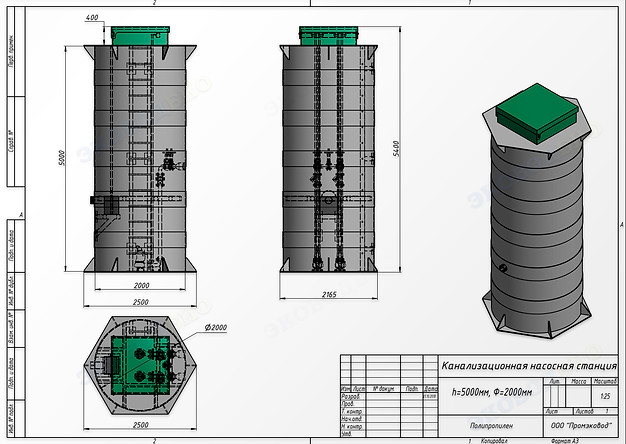

КНС заводской готовности с корпусом из полипропилена

Канализационные насосные станции
